Tijdschakelaars zijn een geweldige hulp voor tijdregeling van verlichting en fans in badkamers, toiletten en trappen.

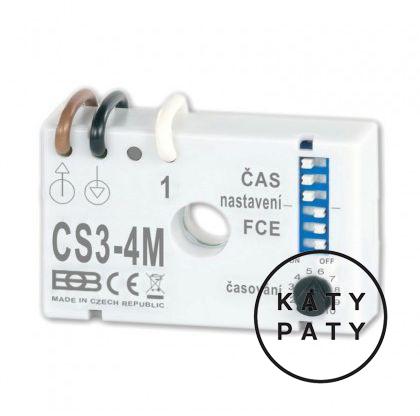

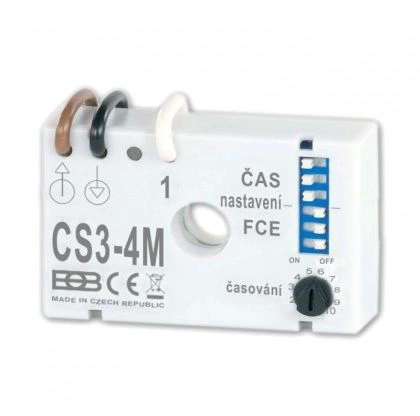

De schakelaar onder de CS3-4M bevindt zich in neutrale bedrading en heeft acht schakelfuncties.
TECHNISCHE PARAMETERS:
Stroomvoorziening: 230 V / 50 Hz
Weerstandsbelasting: 15 - 200 W
Inductieve belasting: 15-100 VA
Instelbare tijd: 1 s - 20 uur.
Aantal decennia: 4
Bedrijfstemperatuur: 0 ° C tot 35 ° C
CS3-4M-functies:
is een multifunctioneel tijdrelais voor de regeling van resistieve (gloeilampen) en inductieve belastingen (ventilatoren) met de mogelijkheid om onder een schakelaar te monteren en in een bedrading zonder nulgeleider.
Acht functies CS3-4M:
- onderbroken tijdsvertraging
- uitgestelde uitschakeling (vergelijkbaar met CS3-1)
- meervoudig relais met blokkering
- Tijdrelais zonder blokkeermogelijkheid
- impulsrelais (meerpuntsregeling)
- vertraagd schakelen
- vertraagd in- en uitschakelen
- oogklep
Het grote voordeel is lineaire instelling van de tijd (ruwweg door middel van een schakelaar, fijne trimmer), bedrading zonder draden en instelling van de 8 volgende functies.
Uitleg van CS3-4M-functies:
1. Intermitterend tijdrelais
De belasting en timing schakelen gebeurt wanneer de knop wordt ingedrukt. Door tijdens de timing nogmaals op de knop te drukken, kan de belasting worden uitgeschakeld.
2. Uitgestelde uitschakeling (vergelijkbaar met CS3-1)
De belasting wordt ingeschakeld wanneer de knop wordt losgelaten en na de timing wordt de belasting uitgeschakeld.
3. Multi-time relais met blokkering
Het aantal ingedrukte knoppen (max. 5x) vermenigvuldigt de ingestelde tijd. Op de zesde plaats wordt de tijd gereset. Als de knop tijdens de timing ongeveer 3 seconden wordt ingedrukt, wordt de belasting gedeactiveerd.
4. Niet-onderbrekende timer
De belasting en timing schakelen gebeurt wanneer de knop wordt ingedrukt. Na de timing wordt de belasting uitgeschakeld.
5. Impulsrelais (multi-positie besturing)
Door op de knop te drukken, wordt de belasting ingeschakeld en de volgende knop wordt ingedrukt om de belasting uit te schakelen. De lengte van de knop is niet belangrijk.
6. Vertraagd schakelen
Als u op de timer drukt, wordt de ingestelde tijd (vertraging) vertraagd en vervolgens wordt de belasting ingeschakeld totdat de knop wordt gedeactiveerd.
7. Vertraagd in- en uitschakelen
Wanneer op de knop wordt gedrukt, wordt de vertragingstijd vertraagd, gevolgd door het wisselen van belasting. Na het lossen wordt de lading met dezelfde vertraging uitgeschakeld.
8. Blinker
Als de knop permanent is ingeschakeld, wordt de belasting ingeschakeld met tussenpozen van 1: 1
